Tutoriel Protections Lames

    Par Maxime LUDWICZAK

    Mars 2013

    Télécharger en PDF  pdf icon





    Tutoriel de réalisation de protections de lames d’échasses urbaines





    Modele rouge   Modele orange   Modele zebre   Modele rose






    1.    Introduction



    Lorsque j'ai eu ma première paire d'échasses, la gaine qui protégeait la lame en fibre de verre n'avait pas fait long feu. J'ai alors essayé différentes techniques, notamment avec de la mousse d’isolation, efficace, mais assez fragile, si bien que les retouches étaient nombreuses. Finalement, c'est en utilisant un jean (que j’avais craqué au niveau de l'entre jambe en réalisant un grand écart) que j'ai conçu le premier modèle de protection d'échasses que j'utilise toujours.

    Protéger les lames n'est pas une nécessité. Pour ma part, je ne suis pas très tendre lorsque j'utilise mes échasses, et ces protections réduisent considérablement les coups dans la lame. Elles s’installent en quelques secondes, et peuvent se personnaliser au goût de chacun. Assez fine, on garde le design de l'échasse (avec de la mousse, on doublait le diamètre de la lame).

    Comme beaucoup de personnes m'ont sollicité pour en avoir les plans, je vous donne ici tous les détails et conseils pour les réaliser. Vous adapterez la protection en fonction du modèle de vos échasses, et de votre goût artistique. Et si vous avez des questions, n'hésitez pas à les poser en écrivant à : Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser., ou directement depuis ce site.

    2.    Achat du matériel



    Voici le matériel dont vous aurez besoin pour réaliser vos protections. Les prix sont indicatifs. Le plus cher restera le tissu que vous utiliserez.

    • Du tissu (10-20€/mètre linéaire). La dimension que vous devez prendre dépendra de votre modèle d’échasse, et de la forme que vous voulez. Je vous conseille de suivre le chapitre 3) sur la conception du patron pour avoir la dimension du tissu à prendre. Pour chaque protection, j’utilise trois couches de tissus, pour augmenter la solidité. Si votre tissu est assez épais, vous pouvez n’en mettre que deux. Dans la suite du tutoriel, je pars du principe que l’on utilisera trois épaisseurs, libre à vous d’adapter si vous en mettez moins. Prenez donc suffisamment de tissu pour pouvoir tailler six patrons.
      Pour la qualité du tissu, je prends en général de la toile de bâche, à 9.90€/m (largeur 140cm). Si vous voulez utiliser un tissu moins épais, mais avec des motifs plus sympas, mettez une épaisseur de ce tissu, et deux épaisseurs de toile de bâche,
    • Du scratch, 2 cm d’épaisseur, à coudre. Pour la quantité, prenez deux fois la longueur de votre protection,
    • De la cordelette: 60 cm environ,
    • Du biais: 1m de biais vous suffira largement,
    • Du fil à coudre.


    Voici pour le consommable

    Pour ce qui est du matériel pour assembler tout ça:

    • Une machine à coudre,
    • Des épingles,
    • Des ciseaux pour tissu (si vous avez aussi un bon cutter, ça vous aidera bien)
    • Une règle,
    • Un mètre ruban souple. Si vous n’en avez pas, un simple morceau de papier et une règle feront l’affaire,
    • Un crayon pour papier,
    • Un crayon effaçable pour écrire sur la lame,
    • Un crayon pour écrire sur le tissu (un marqueur fera l’affaire ou une craie blanche si votre tissu est trop sombre (on trouve des craies spéciales pour tissu en mercerie)),
    • Du papier suffisamment grand pour faire un patron – ou plusieurs papiers assemblés (si vous voulez le garder par la suite, munissez-vous également de scotch, pour renforcer les bords)

    3.    Réalisation du patron



    La première étape va être de concevoir le patron. Deux possibilités: soit vous trouvez votre bonheur dans les patrons du chapitre 3.2, soit vous voulez une protection originale, et vous suivrez les étapes du chapitre 3.1.

    3.1    Créer son propre patron



    Temps global: 1h20

    L'objectif de ce chapitre va être de concevoir un patron, sur papier, avec le bon gabarit pour vos échasses.

    3.1.1    Choisir son modèle



    Avant de commencer à faire votre patron, il vous faut savoir quelle forme vous voulez lui donner. Voici quelques protections en exemple :

    Protection de la partie haute de l’échasse:


    Protection intégrale :

    • Avec une échasse type 7 League, Poweriser ou Powerstrider classique


    • Avec une échasse type Powerstrider ultimate


    3.1.2    Bout de test



    Temps : 45 min

    Une fois que vous aurez fini de tout coudre, il faudra que les scratchs se rejoignent à l'arrière de la lame, sans trop de jeu. Pour cela, il faut prendre en compte que la largeur de la protection finale sera moins large que le patron initial, à cause de toutes les coutures. On le voit sur cette photo :


    Dans ce chapitre, nous allons mesurer le nombre de centimètres que nous perdons entre le patron et le modèle final. Pour cela, nous allons faire un bout de test.

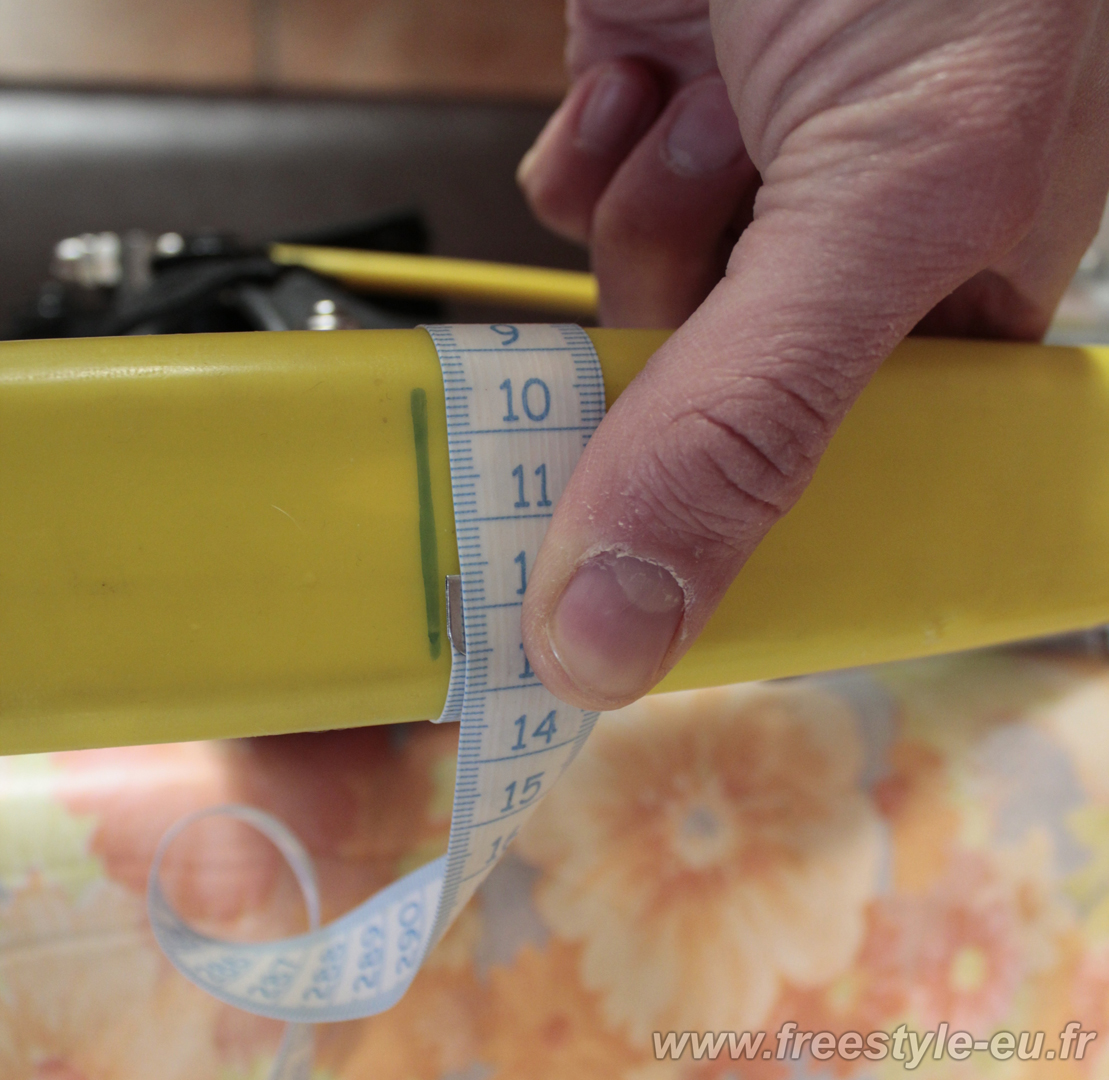

    Sur votre lame, repérez un des endroits où la lame est la plus épaisse. Faites-y un trait, et mesurez le diamètre de la lame à cet endroit à l’aide du mètre ruban. Notons cette dimension « x ». Dans mon exemple, le tour (la valeur x) fait 11.6 cm.


    Si vous n’avez pas de mètre ruban, vous pouvez faire le tour avec une bande de papier, faites une marque et la mesurer.



    Prenez  ensuite trois lés de tissu de 6 cm de largeur, et de x + 5 cm de longueur. Tracez sur l'un des lés deux droites parallèles séparées de x + 2 cm (les 2 cm correspondent au chevauchement du scratch).


    Assemblez les trois parties à l’aide d’une épingle:


    Puis coudre le long des deux traits :


    Découpez l’excédent de tissu à 5mm de la couture


    Retournez ensuite le tout de cette façon:


    Si vous avez assemblé trois morceaux de tissu, vous aurez deux épaisseurs en-dessous, et une au-dessus.

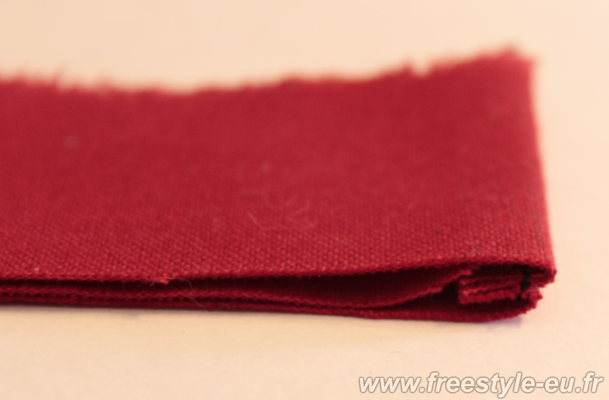

    Repassez le tout pour marquer les plis, en faisant attention à ce que la couture se retrouve au maximum sur les bords. Voici un exemple où le tissu est correctement repassé


    Et un mauvais exemple




    Voici une fois repassé :


    Coudre ensuite deux bouts de scratch sur les extrémités.



    Vous avez votre bout de test

    Une fois votre bout d'essai en main, enroulez le autour de la lame à l'endroit repéré plus haut, et mesurez alors l'écart (notons d) : c'est ce qu'il faudra ajouter pour concevoir notre patronn. Sur mon exemple, j’ai pu mesurer d=1.4 cm :


    Vous pouvez essayer de placer votre bout d’essai à un endroit de la lame mesurant d cm de moins: le scratch doit correspondre. Dans mon exemple x – d = 11.6 – 1.4 = 10.2cm


    Le bout d’essai se ferme bien.

    3.1.3    Mesure



    Temps : 35 min


    Commençons à proprement parler notre patron. Celui-ci va ressembler à ça:

    Un trait au niveau de l’axe de symétrie du patron et des traits perpendiculaires espacés de 10cm (ou moins si vous désirez plus de détail).

    Premièrement, mesurez la longueur totale de votre protection. Dans notre exemple, je vais faire une protection intégrale (jusqu’au tampon). Ma longueur sera de 76 cm. Je vais donc faire 8 traits espacés de 10 cm, et un dernier à 6 cm du bord (ce qui correspond à l’exemple que je viens de vous donner ci-dessus)


    Ensuite, tracez sur votre lame, à l'aide d'un crayon effaçable, des marques tous les 10 cm. Pour chacune des marques, prenez le diamètre de la lame. À ce diamètre, ajoutez la longueur d'un scratch (2cm), plus la longueur « d » obtenue au chapitre précédent (dans mon exemple, 1.4cm). Divisez cette longueur par deux, et reportez cette longueur de part et d'autre du trait central.

    Un tableau Excel peut vous aider :


    Recommencez cette opération pour tous les traits.


    A la fin, sur votre patron, vous n'avez plus qu'à relier les traits.


    Avant de découper votre patron, ajoutez du scotch au-dessus des traits : votre patron se conservera plus longtemps. Il ne reste plus qu'à découper.


    N'hésitez pas à envoyer votre patron à l'adresse mail suivante pour en faire profiter tout le monde: Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.

    3.2    Exemple de patron tout fait



    Temps global: 20 min

    Voici ci-dessous des patrons à reproduire sur papier.

    > Télécharger les patrons


    Patron haut de lame adulte

    patron_haut_de_lame_adulte


    Patron haut de lame enfant

    patron_haut_de_lame_enfant


    Patron intégrale adulte classique

    patron_integrale_adulte_classique


    Patron intégrale adulte ultimate

    patron_integrale_adulte_ultimate


    4.    Création de la protection



    Temps global: 2h

    Une fois votre patron en main, passons à l’assemblage.

    4.1    Découpage des lés



    Temps : 15 min

    Il vous faut découper deux ou trois lés (selon l'épaisseur du tissu) par protection. Dans mon exemple (3 épaisseurs), j'ai donc à découper six lés pour la paire. La dimension de chacune correspond à la dimension du patron, à laquelle on aura ajouté quelques centimètres. La longueur de mon patron fait 76 cm, et la plus grande largeur fait 18,5 cm. J'ai donc pris un rectangle de 22 x 80 cm.

    Remarque: Vous n'êtes pas obligés de prendre un rectangle si vous décidez d'optimiser le morceau de tissu.


    4.2    Traçage de la forme



    Temps : 5 min

    Sur deux des lés, tracez au crayon pour tissu (ou à la craie blanche si le tissu est noir) le motif à l’aide de votre patron.

    Remarque : si vous avez décidé de prendre un tissu dont les deux côtés ne sont pas identiques, dessinez sur le côté qui sera caché.




    4.3    Premières coutures



    Temps : 20 min

    Assemblez les lés par 3 (ou 2), le lé dessiné au-dessus. Solidarisez le tout avec des épingles




    Remarque : Si vous avez décidé de prendre un tissu avec des motifs, dont le recto et le verso ne sont pas identiques, voici comment assembler les lés (si votre tissu est moins épais, vous pouvez choisir de l’assembler avec deux épaisseurs de bâche comme ci-dessous):




    Coudre le long du dessin, uniquement sur les deux longueurs :




    Attention: il ne faut pas coudre ces parties:




    4.4    Découpage de l'excèdent (partie 1)



    Temps : 10 min

    Enlevez les épingles et découpez aux ciseaux (ou plus facilement au cutter) à 5mm du bord de la couture


    4.5    Retournement



    Temps : 10 min

    Il faut retourner nos éléments, à la manière dont on retourne une chaussette:




    4.6    Marquage des plis



    Temps : 10 min

    À l'aide d'un fer à repasser, marquez les plis sur les bords pour fixer la forme. Attention à bien étirer le tissu pour ne pas perdre de longueur (voir chapitre 3.1.2 sur le bout de test). Vous pouvez vous aider d'une longue règle pour bien tendre les bords.

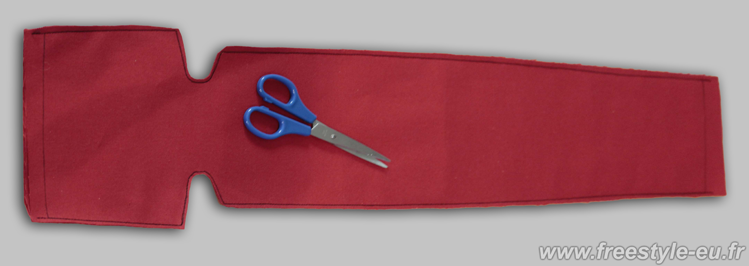

    4.7    Découpage de l'excédent (partie 2)



    Temps : 10 min

    Il faut couper les deux extrémités. Le trait se situe sous l'un des lés. Reportez les traits au-dessus à l'aide d'épingles, et coupez proprement les trois épaisseurs.





    4.8    Couture du biais



    Temps : 10 min

    Coudre le biais aux extrémités que vous avez coupées.


    4.9    Couture du scratch



    Temps : 20 min

    Coudre le scratch, partie velcro soit sur le côté droit, soit sur le côté gauche (aucune importance). Coudre ensuite le scratch partie velours de l'autre côté.


    4.10    Couture de la cordelette



    Temps : 10 min

    La cordelette est facultative, mais elle empêchera que la protection descende. Avant de vous montrer comment la coudre, je vais vous montrer comment la mettre. Au début, je la posais comme cela:


    Mais avec les vibrations, la cordelette se déplaçait :


    Je vous conseille donc de la mettre comme cela :


    Prenez un morceau de cordelette, et cousez-la, comme du tissu, dans cette position (en violet l’endroit où il faut coudre) :


    Pour la longueur de la cordelette, dans mon exemple, voici la longueur :


    Mais je vous laisse ajuster par rapport à votre échasse

    5.    Exemples de protections



    Allez, pour finir, quatre exemples de protection de ma conception. C’est simple, mais c’est juste pour vous montrer que vous pouvez en faire à votre goût. Envoyez-nous les photos de vos protections (en tissu, en moumoute, soyez originaux ! J ).

    Version rouge :



    Modele rouge



    Version orange :



    Modele orange



    Version zèbre :



    Modele zebre

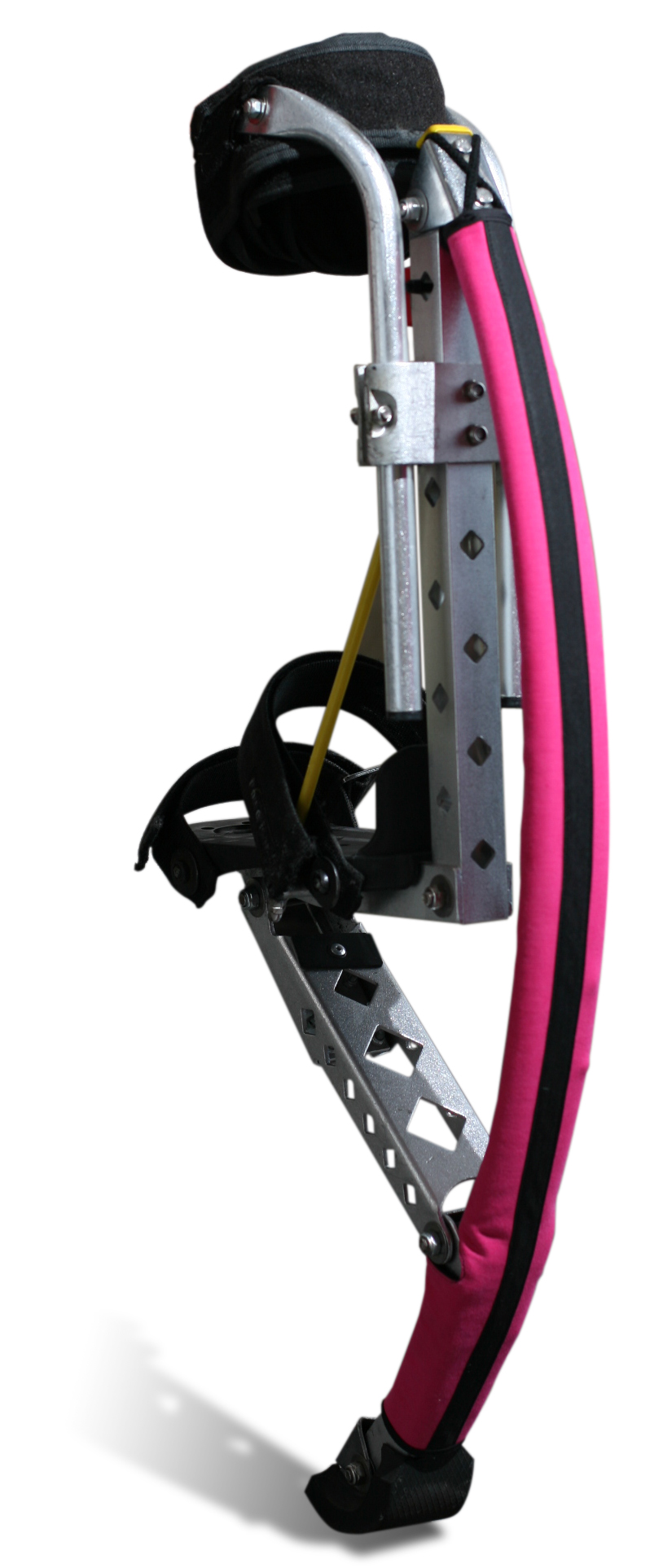

    Version rose, avec une ligne noire à l’arrière :



    Modele rose



    Modele rose derriere
